蝶閥 SKA/SKG/HTB/SKAH/SKGH/HK
產品描述
參數
特點
? 蝶閥 SKA/SKG/HTB 與執行機構配合使用,分別用于常溫空氣、燃氣、熱空氣或煙氣的自動開關或自動調節;
? 蝶閥 SKAH/SKGH/HK 帶有手柄,分別用于常溫空氣、燃氣、熱空氣或煙氣的手動調節;
? 閥板和閥桿采用不銹鋼材質,閥門流通面積大,阻力?。?/div>
? 蝶閥 SKA/SKAH/SKG/SKGH 閥體為鋁合金,輕量化設計,用于常溫氣體介質;
? 蝶閥 HTB/HK 閥體為球墨鑄鐵,使用介質溫度最高可達450℃。
應用
蝶閥SKA/SKG/HTB/SKAH/SKGH/HK多用于空氣、燃氣或煙氣的手動調節或配合執行機構作自動調節閥用。
選型

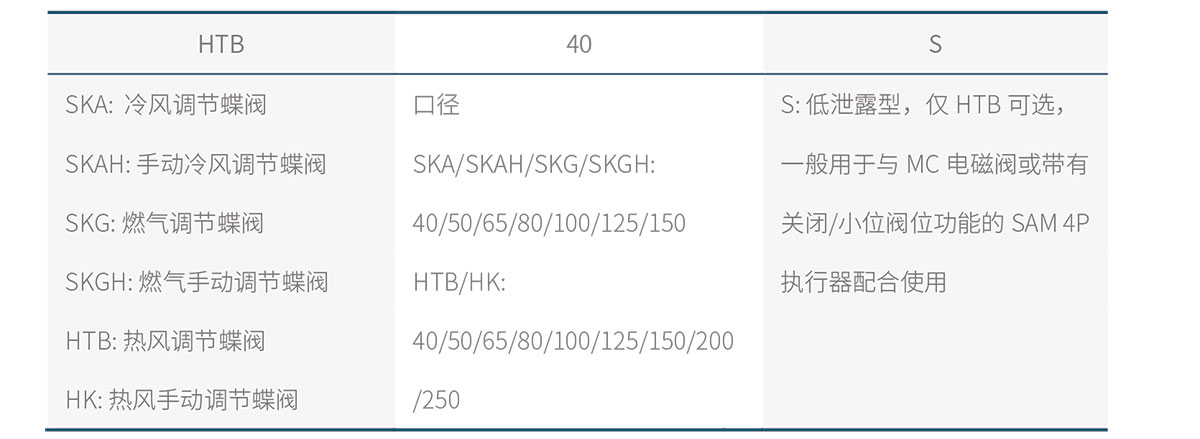

選型規格表

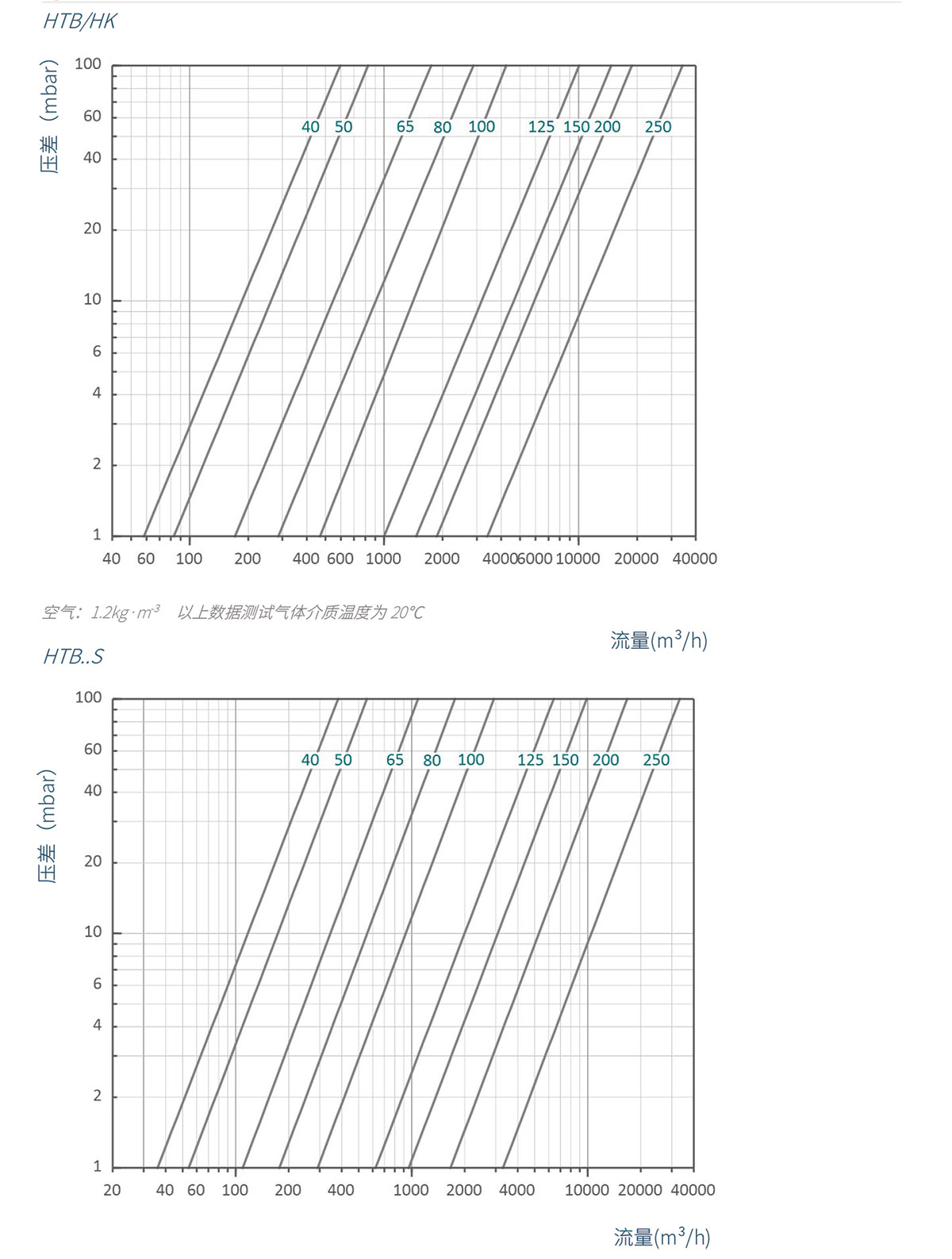

壓損曲線表

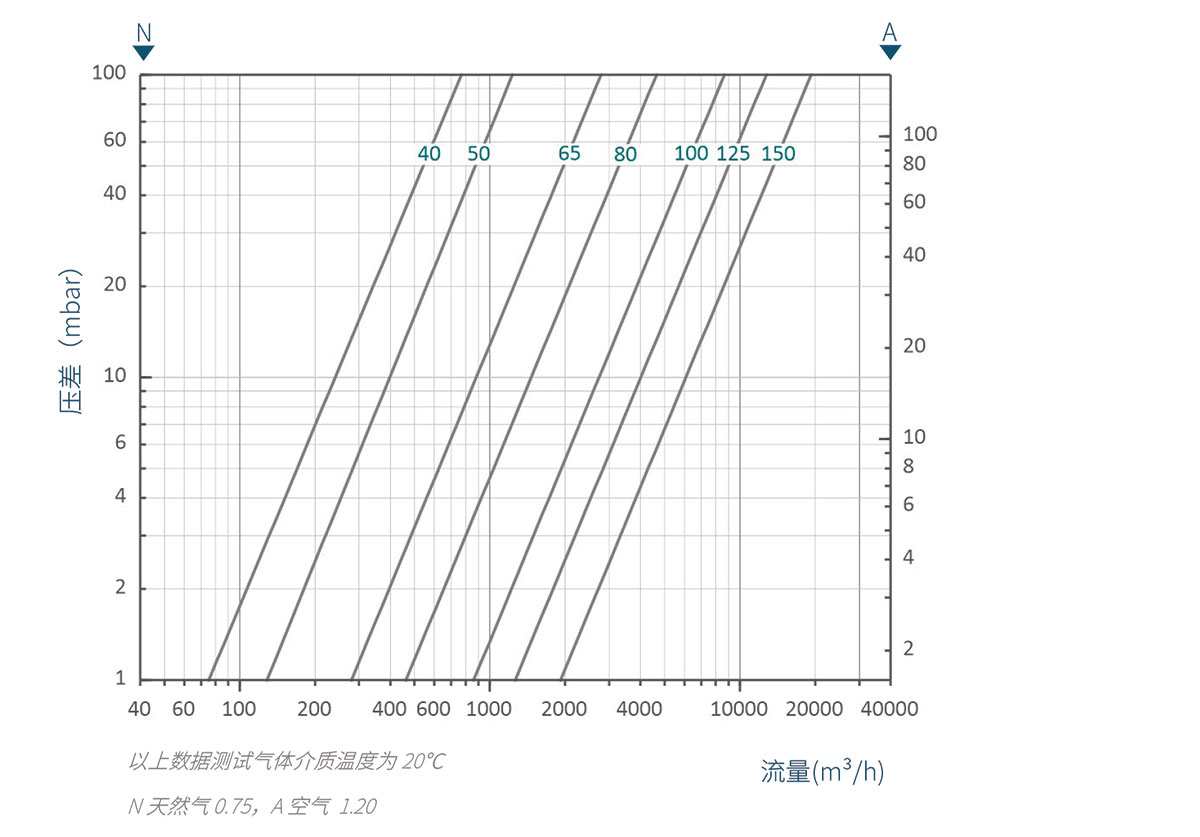

SKA/SKG/ SKAH/SKGH
安裝

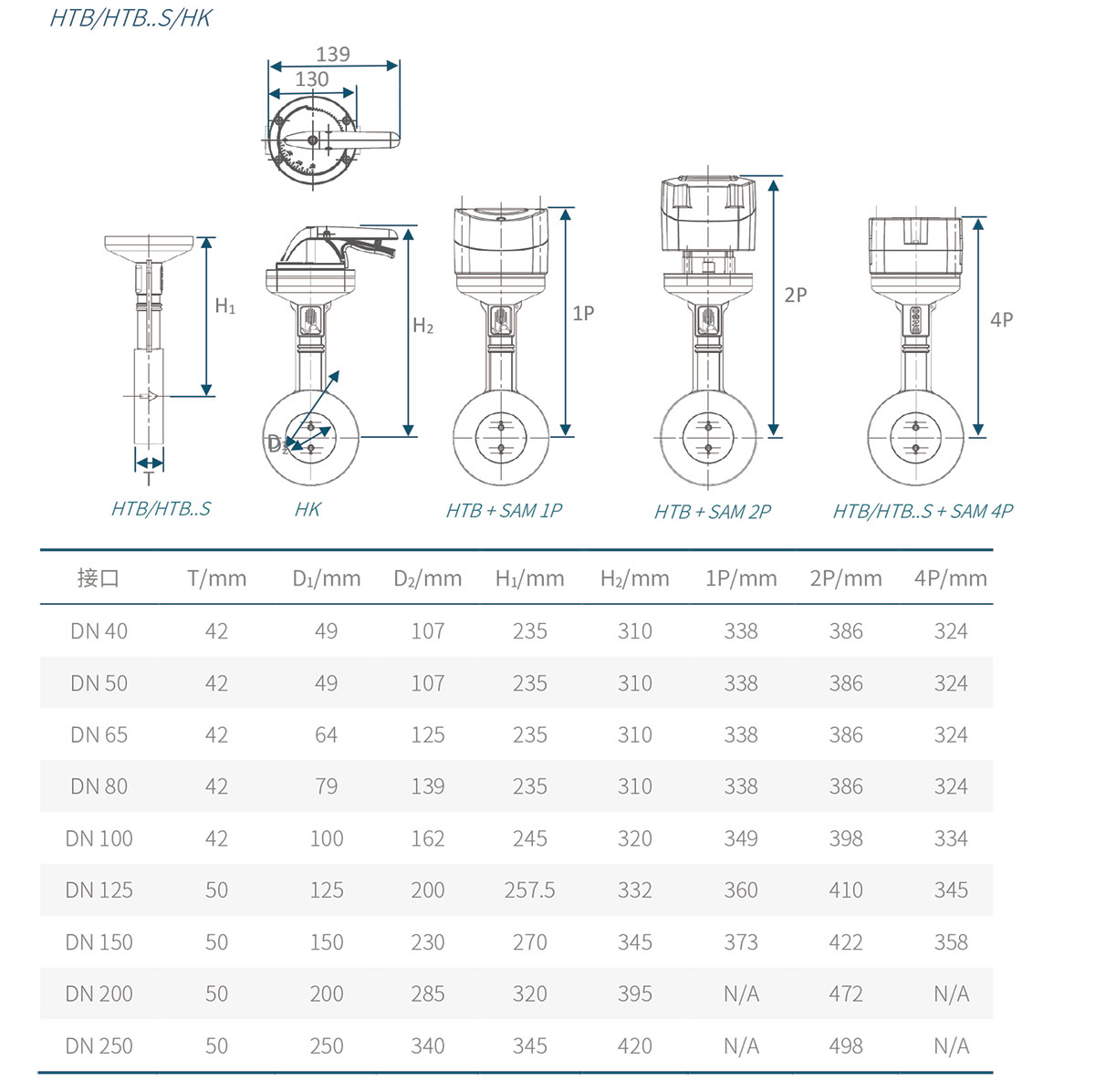

外形尺寸

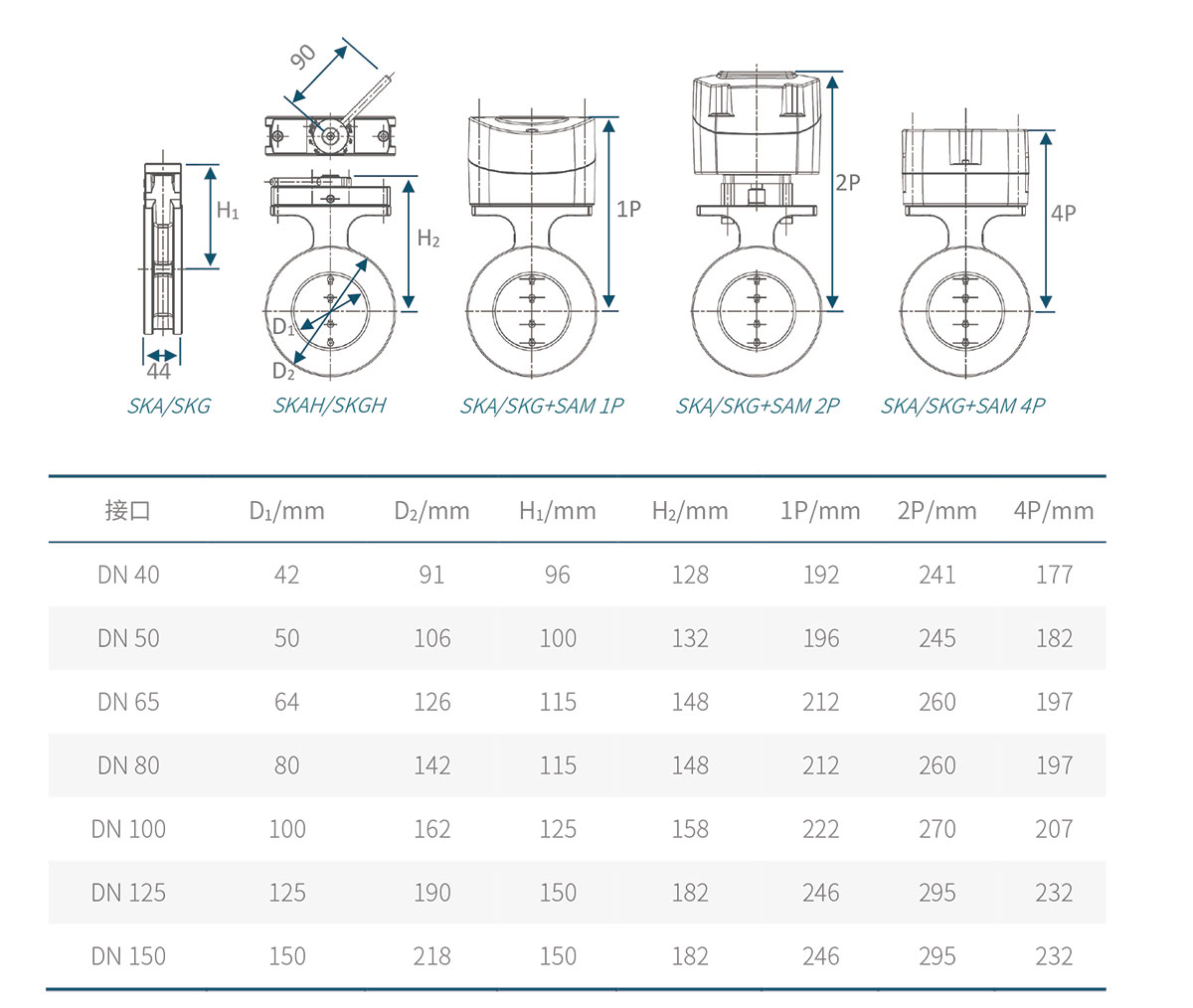

SKA/SKA/SKG/ SKAH/SKGH
? 本系列蝶閥與管道采用對夾式法蘭安裝方式,法蘭選用“GB/T9119-2000”中 PN1.6Mpa 板式平焊鋼制管Ⅰ系列法蘭;
? SKAH/SKGH 手動調節蝶閥手柄帶有固定螺栓,用于調節完成后鎖緊手柄。
? 本系列蝶閥與管道采用對夾式法蘭安裝方式,法蘭選用“GB/T9119-2000”中 PN1.6Mpa 板式平焊鋼制管Ⅰ系列法蘭;
? DN 40、DN125~250 閥體上留有螺栓孔位;
? HK 熱風手動調節蝶閥帶有刻度盤,調節手柄可卡在刻度盤槽位上。

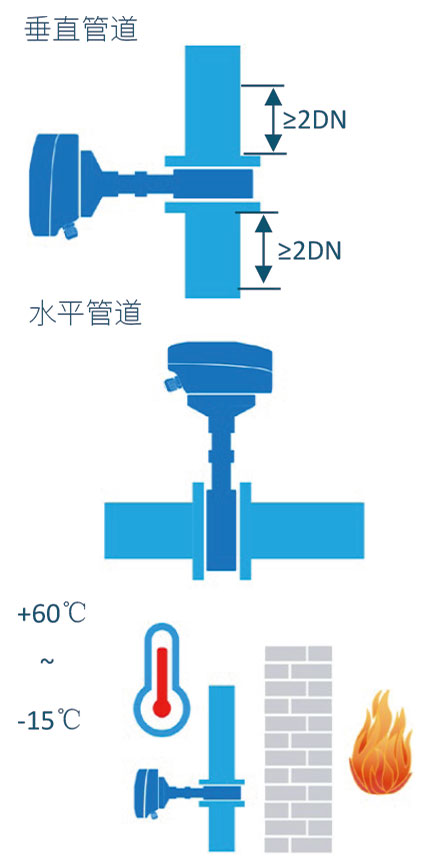

安裝位置
? 可安裝于任意方向管路上,安裝時注意預留閥門操作位置,尤其是帶有執行器的電動調節蝶閥,需預留有足夠位置方便執行器開蓋接線,并方便操作和觀察閥位指示;
? 蝶閥 HTB..S 閥體上箭頭指示為氣流方向,其它蝶閥無方向要求,正常情況下閥門前后需要有 2 倍管徑直管段;
? 電動調節閥工作環境溫度為:-15℃~60℃,安裝時執行器需盡量遠離熱源;
? 介質溫度超過 250℃時,需在蝶閥上安裝隔熱板(另配);
? 一般作為自動調節閥使用時,為確保閥門的調節性能,閥門全開時壓損約為閥門入口壓力的 30%,并在閥門前后位置做變徑。
