執行器 SAM 1P/SAM 2P
產品描述
參數
特點
? 執行器 SAM 1P/SAM 2P 采用同步電機驅動，可靠精確地控制閥門在 0~90°范圍轉動，SAM1P 最大扭矩 3 N·m，SAM2P 最大扭矩 20N·m；
? 控制模式有兩點式控制、三點式和 4~20mA 信號控制三種可選，全行程開啟時間有 3s、30s 和 60s 三種轉速可選；
? 可通過調節閥內凸輪精確限制執行器開啟和關閉閥位；
? SAM 執行器三點式控制可選擇帶高精度 4~20mA 電流反饋信號，實時跟蹤閥位。
應用
電動執行器 SAM 1P/ SAM 2P 用于直接驅動空氣調節蝶閥SKA/HTB/SKR，燃氣蝶閥 SKG 或自動線性調節閥 AKV 等調節閥門，實現對燒嘴助燃空氣、燃氣流量的控制。

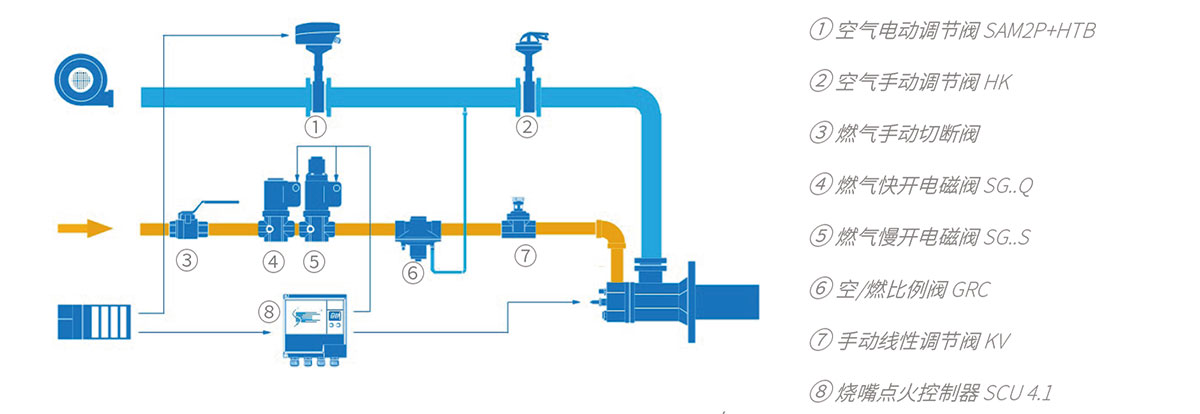

比例閥控制
? 在連續比例的燃燒控制系統中，執行器 SAM 用于帶動空氣調節蝶閥，調節助燃空氣流量，從而帶動比例閥調節燃氣流量，實現對燒嘴功率的自動調節；
? 在大/小火脈沖控制系統中，通過對執行器大小閥位的開關控制實現燒嘴的大小火脈沖控制。

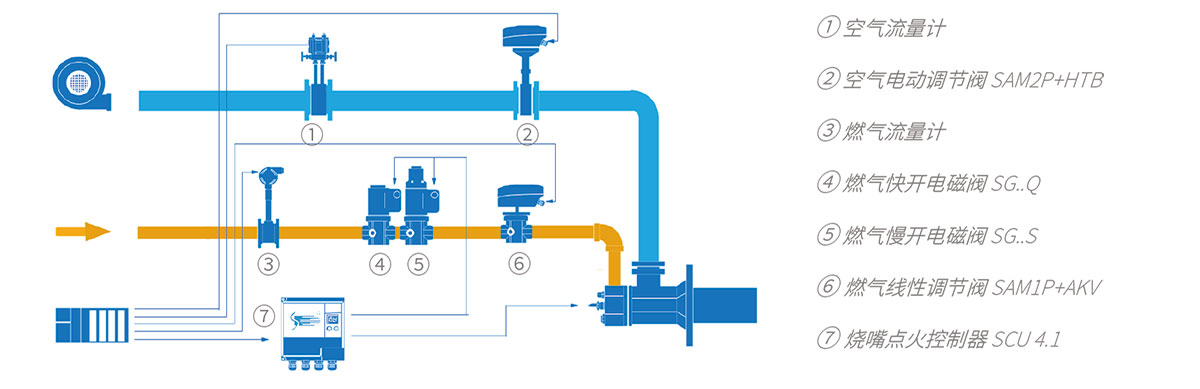

流量控制
? 燒嘴前燃氣管路采用電動線性調節閥，配合流量計，實現對燃氣流量的精確控制；
? 也可用于雙交叉限幅流量控制系統中，作為控溫分區燃氣和空氣主管的自動調節閥。
選型
基本功能
控制模式
? 兩點式控制：控制信號 220VAC，一路控制信號輸入，獲得信號開啟，失去信號關閉；
? 三點式控制：控制信號 220VAC，開啟/關閉兩路控制信號輸入，失去信號停止；
? 4~20mA 信號控制：4~20mA 電流信號對應閥門開度 0°~90°，轉速 30s/60s 可選。

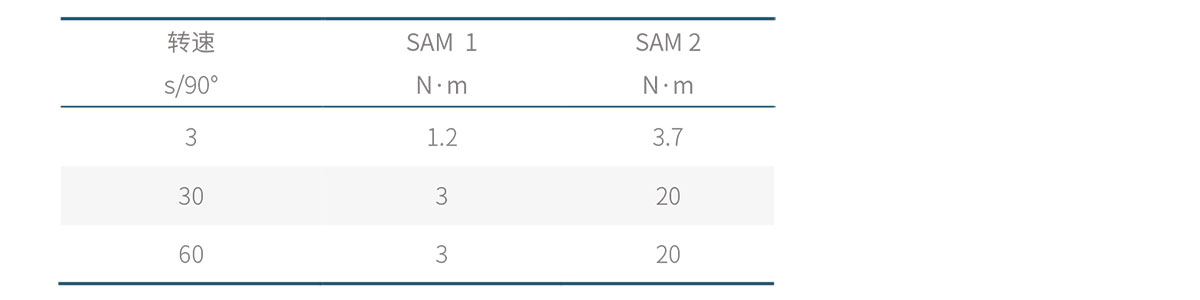

輸出扭矩

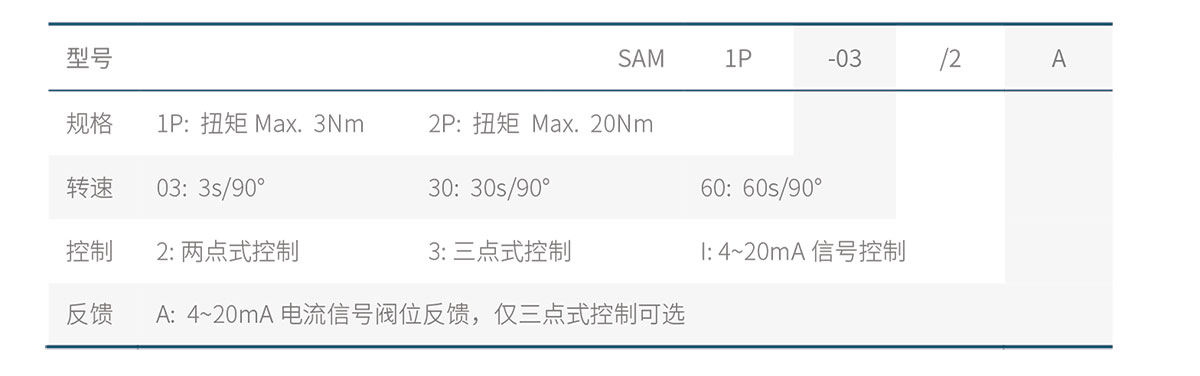

規格選型表
安裝

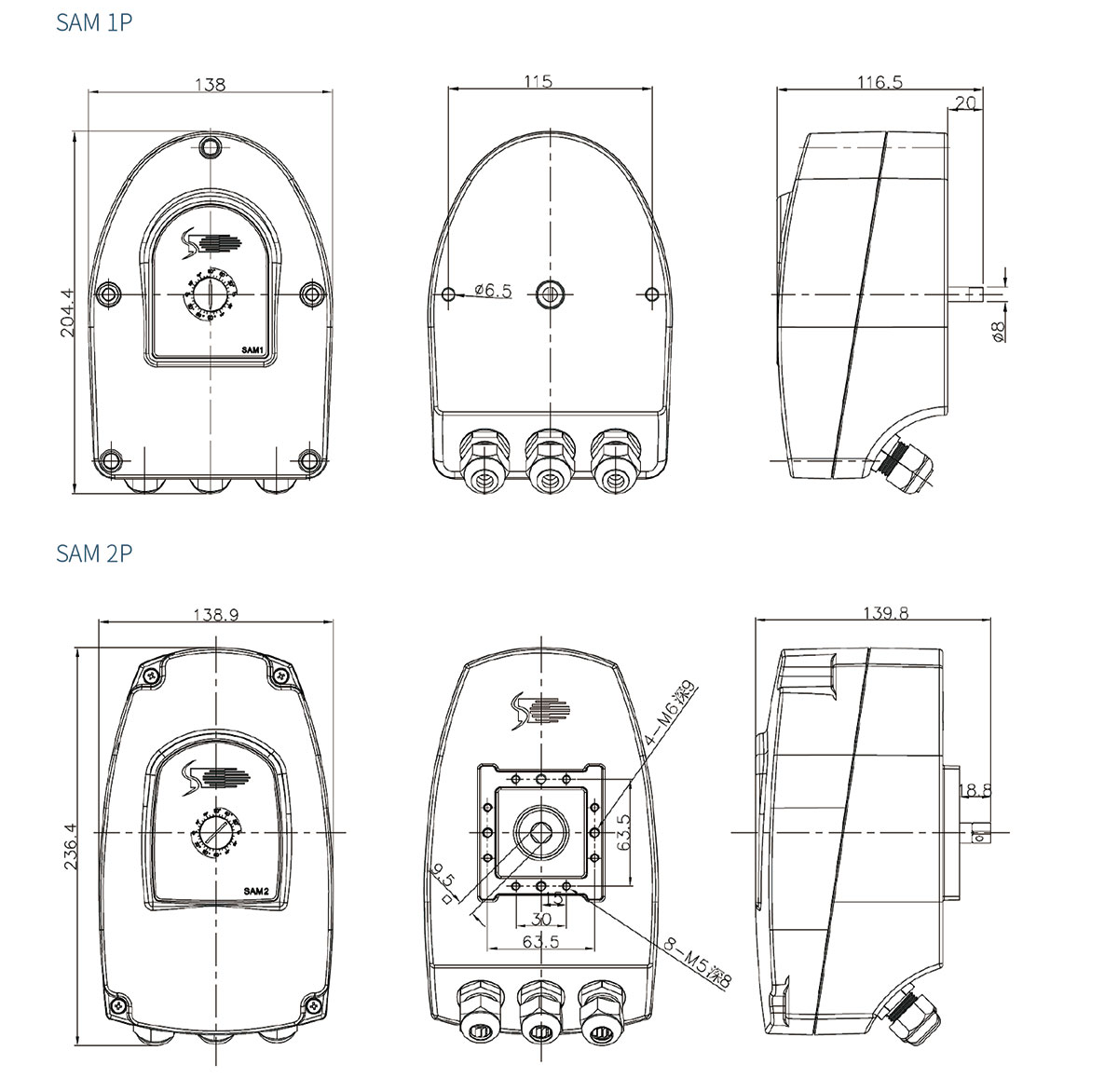

外形尺寸

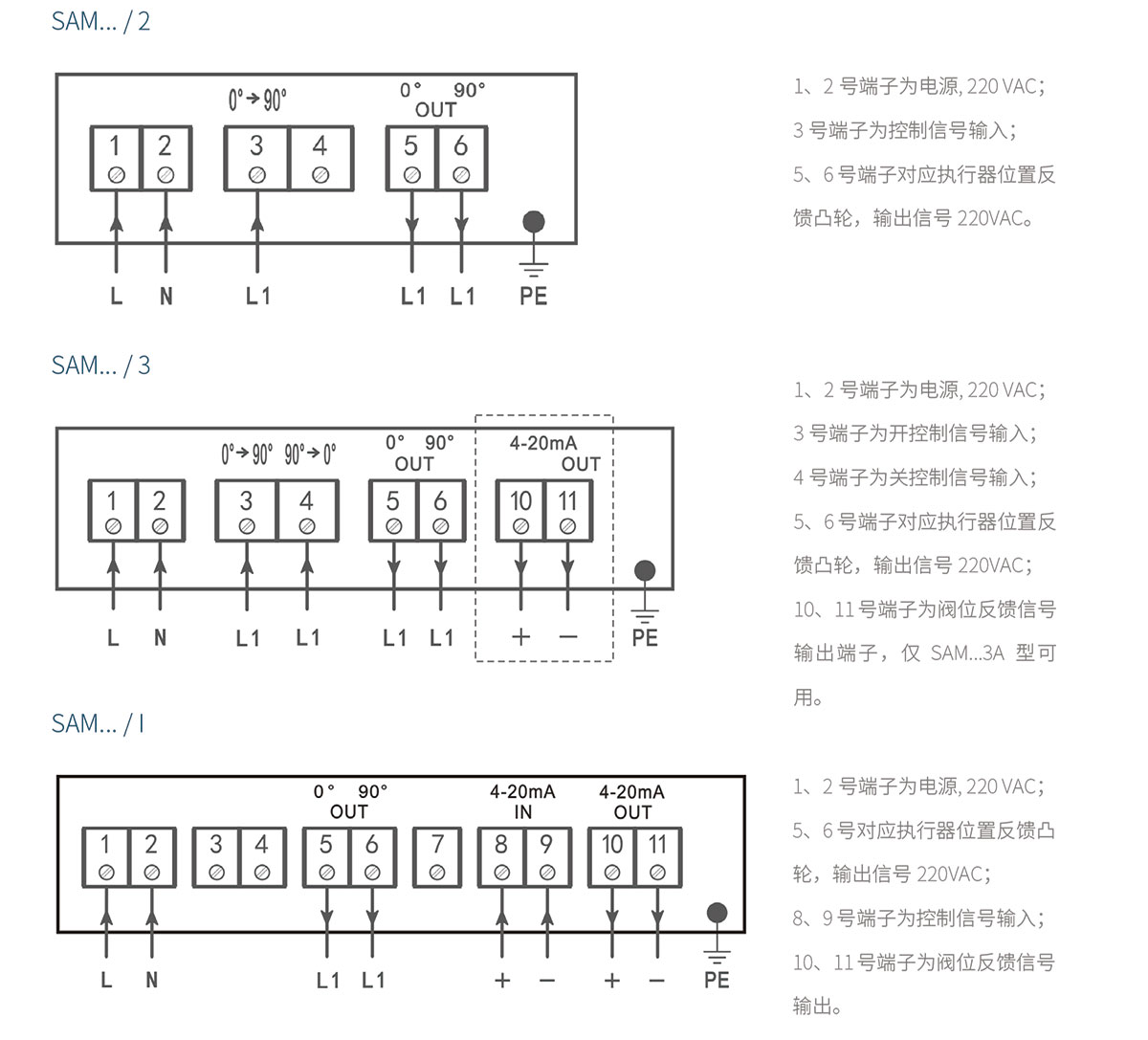

接線圖
安裝位置
? 一般與蝶閥 HTB/SKA/SKG，線性調節閥 AKV 裝配為一體，安裝于管路上；
? 執行器面朝外或者朝上安裝，預留位置便于操作和開啟端蓋接線；
? 環境溫度：-15~60 ℃，防護等級 IP54;
