電磁閥 SG/SA
產品描述
參數
特點
? 電磁閥，用于燃氣的安全切斷和空氣的開關控制，可用于需要反復開關動作的場合；
? 快開快閉或慢開快閉兩種開啟方式可選；
? 接線盒帶電源指示燈，可直接觀察閥門通斷電狀態；
? 適用于天然氣、液化氣、城市煤氣、空氣和其它潔凈氣體；
? 通過CE型式檢驗認證，符合EN 161: 2011+A3:2013，Class A 標準。
應用

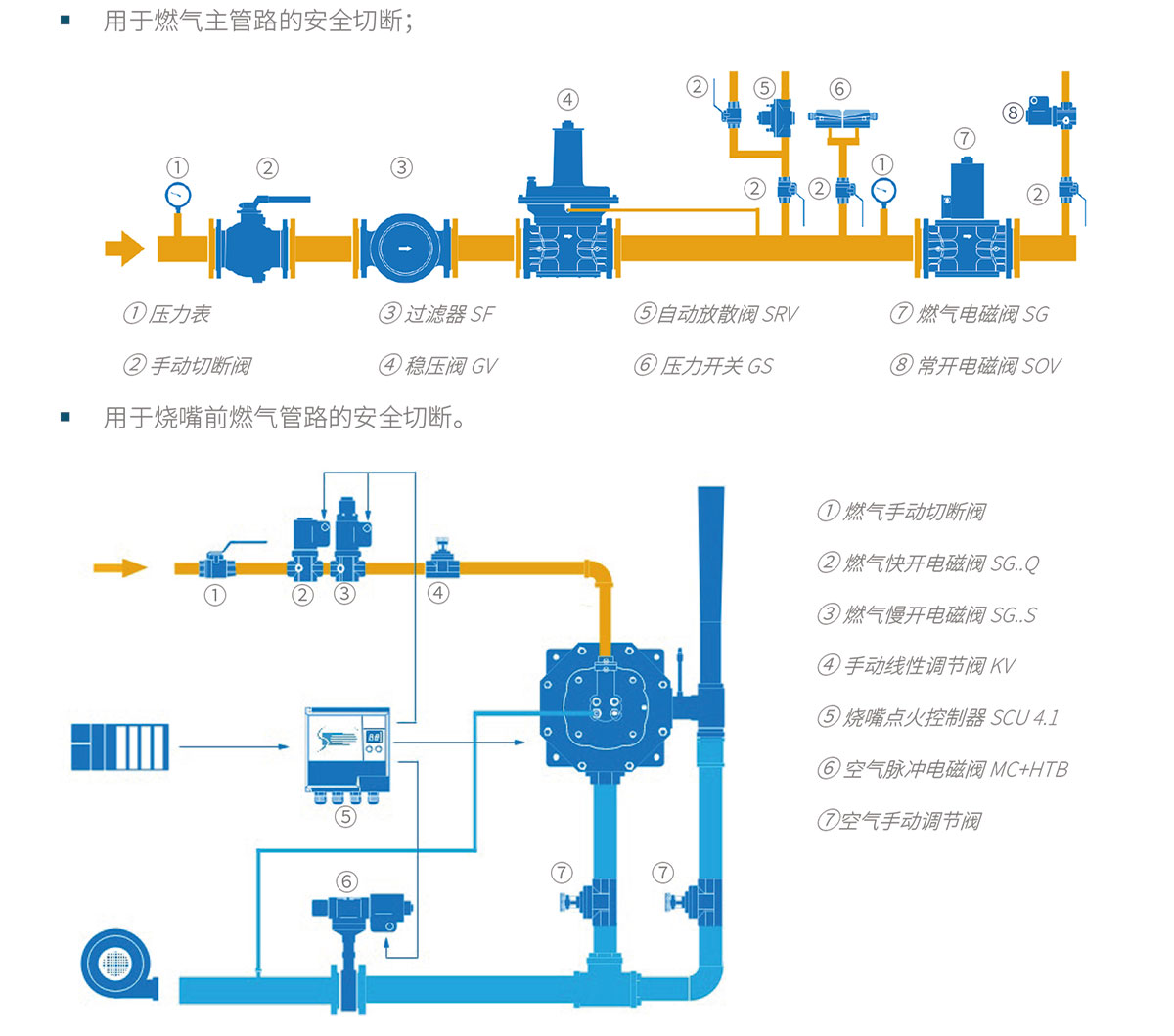

燃氣電磁閥 SG 在自動化控制的燃燒系統中，用于燃氣主管路或燒嘴前燃氣管路的安全切斷。作為燒嘴前燃氣自動切斷閥，多采用雙電磁閥冗余設計，確保燃氣使用安全。空氣電磁閥 SA用于燒嘴前空氣管路中對助燃空氣的開關控制。
選型 基本功能

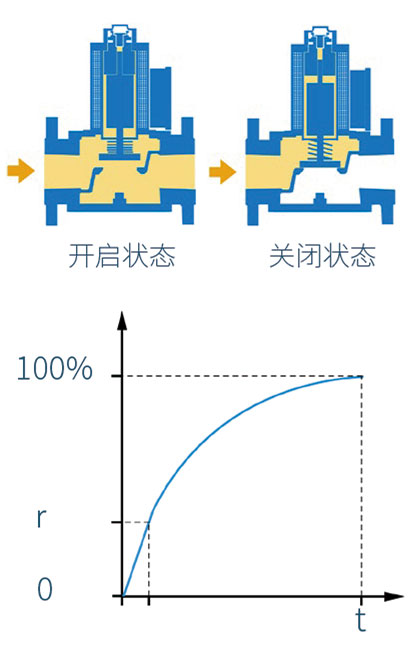

? 直動式常閉電磁閥，通電開啟，斷電關閉；
? 快開型 SG..Q，開啟時間小于 0.5s，關閉時間小于 1s；
? 慢開型 SG..S：開啟時間 t 約 2s~60s 可調，出廠設置約為8s；開啟初始段 r 約總行程 0~50%可設置為快開，出廠設置約為 10%；關閉時間小于 1s。

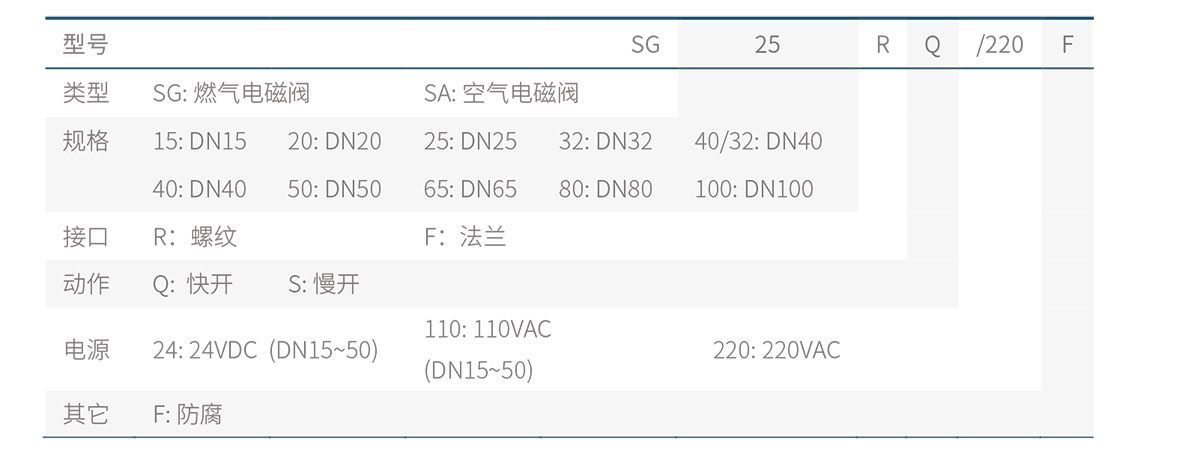

選型規格表

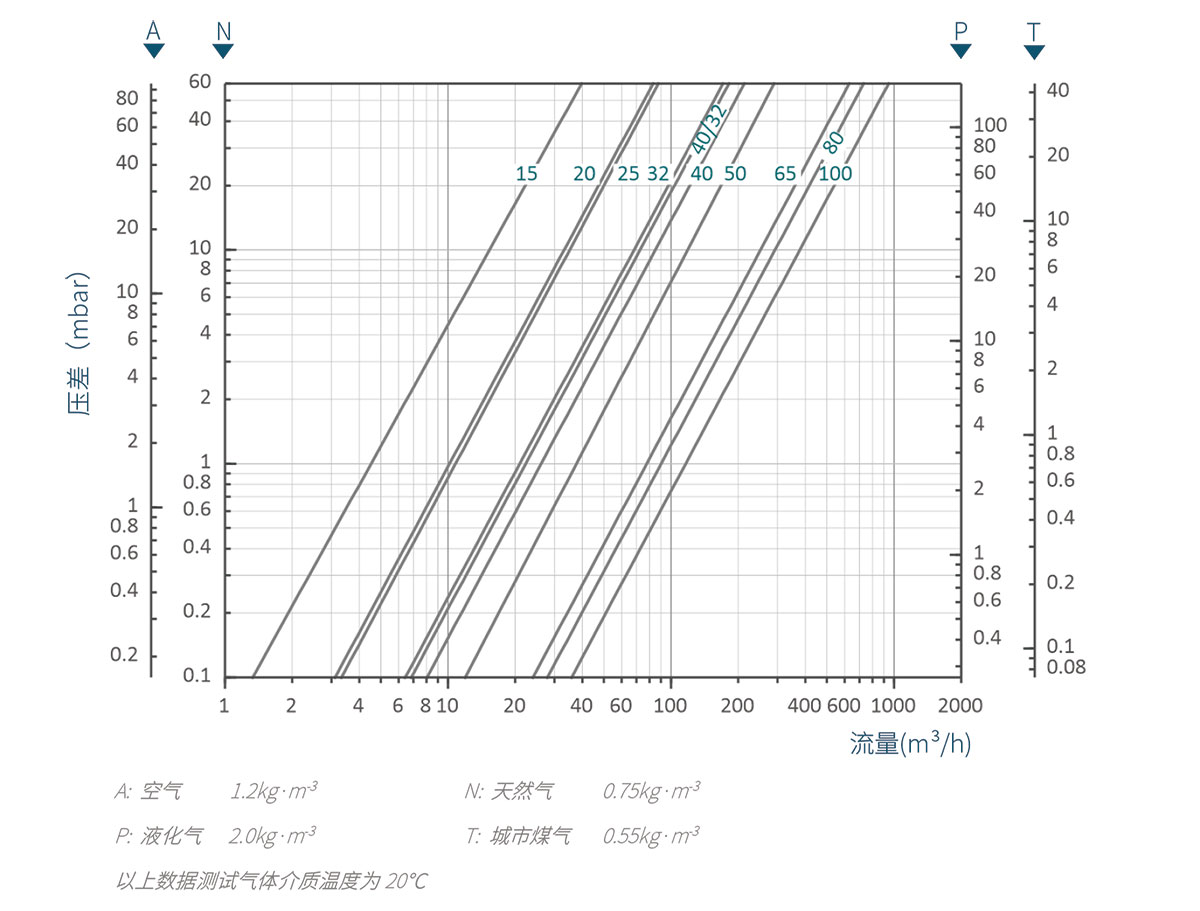

壓損曲線表
安裝
所選用電磁閥接口為法蘭連接時，配對法蘭選用“GB/T9119-2000”中PN1.6Mpa 板式平焊鋼制管法蘭；

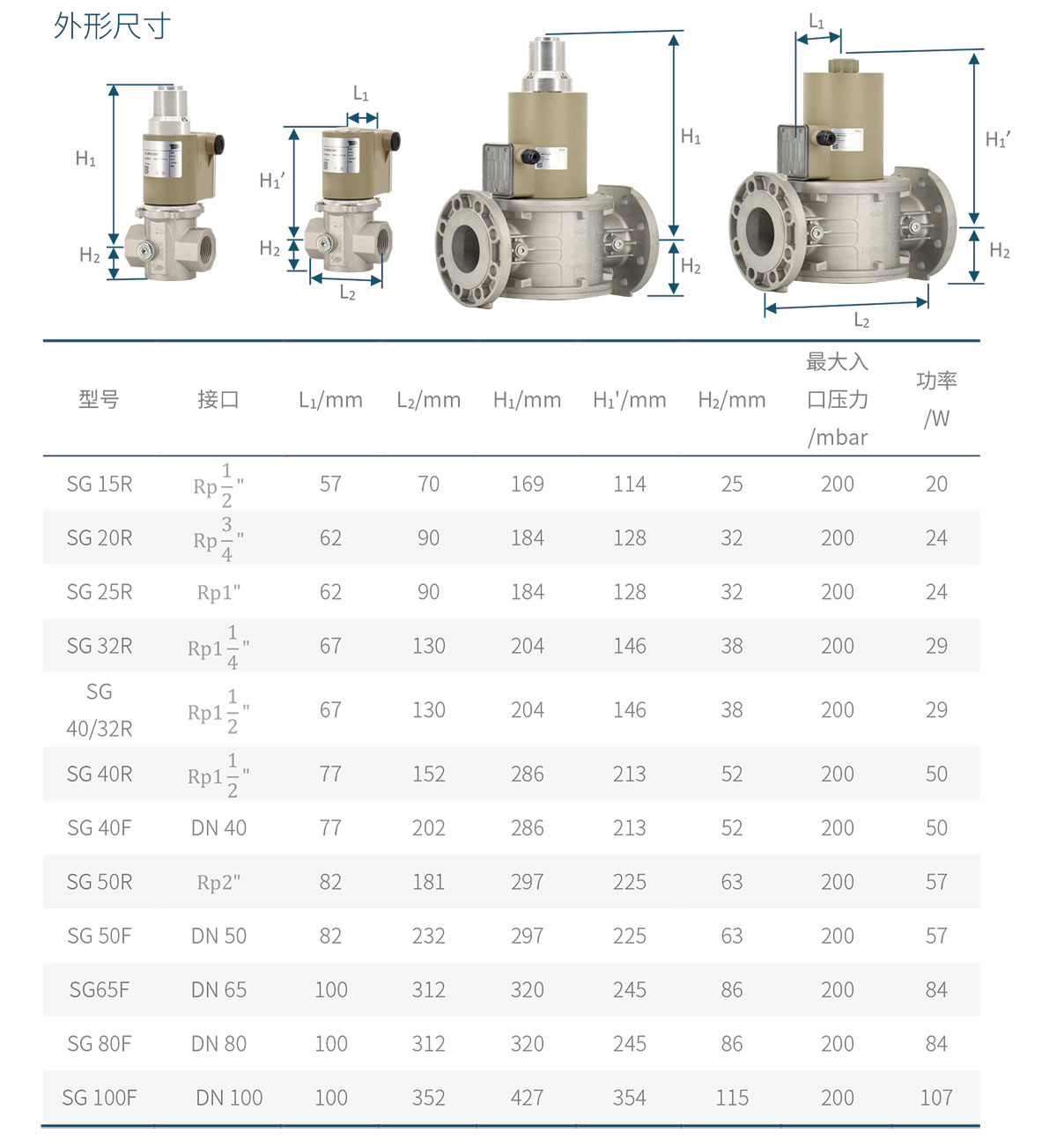

空氣電磁閥 SA 外形尺寸參照相同口徑 SG 燃氣電磁閥外形尺寸。

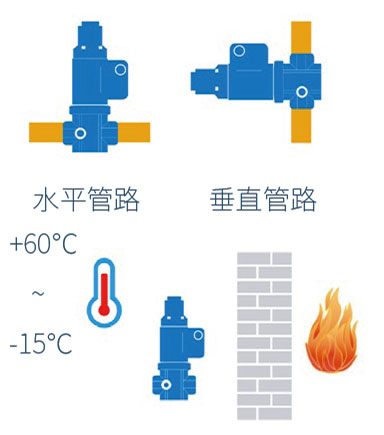

安裝位置 ? 可安裝于水平管路或垂直管路上，電磁線圈位于水平方向以上；
? 電磁閥閥體上箭頭指示為氣流方向；
? 工作環境溫度為：-15℃~60℃，安裝時電磁閥需盡量遠離熱源；
? 防護等級 IP54，請勿露天安裝。接線
? 按接線端子上標記分別接入火線和零線，用 1.0-2.5mm2，耐壓 500V 的 BVR 線；
注意事項
? 電磁閥安裝上管道前，需將管道吹掃干凈，安裝時注意生料帶等密封材料正確使用，防止異物落入閥中；
? 切勿預先將法蘭與電磁閥組裝后再對管道和法蘭進行焊接，防止焊接熔融物或其它雜質卡阻或損壞閥門；
? 建議在電磁閥上游安裝有手動切斷閥，方便閥門檢修；
? 建議在電磁閥上游安裝過濾器 SF，用于保護電磁閥免受異物，粉塵等影響。
