穩壓閥 GV
產品描述
參數
特點
? 穩壓閥 GV 系列為自力式調壓閥，降低并穩定穩壓閥后管道壓力；
? 閥門帶有壓力補償功能，消除入口氣體壓力波動帶來的影響，保持出口壓力的穩定；
? 閥門帶有零壓關斷功能，以確保在無流量狀態下閥后管路壓力的穩定；
? 適用于天然氣、液化氣、和其它潔凈氣體。
應用

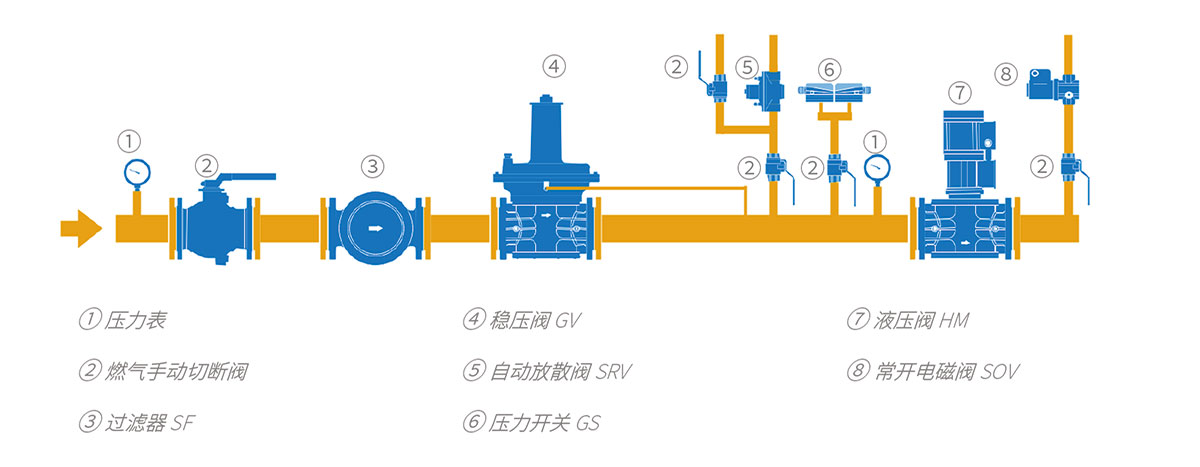

穩壓閥 GV 系列在自動化控制的燃燒系統中，安裝在燃?xì)庵鞴苌匣驘烨叭細庵Ч苈?，用于降低并穩定管道壓力。也可用于點火燒嘴的助燃空氣管路上以及其它潔凈氣體。
? 用于燃?xì)庵鞴苈罚?/span>
選型

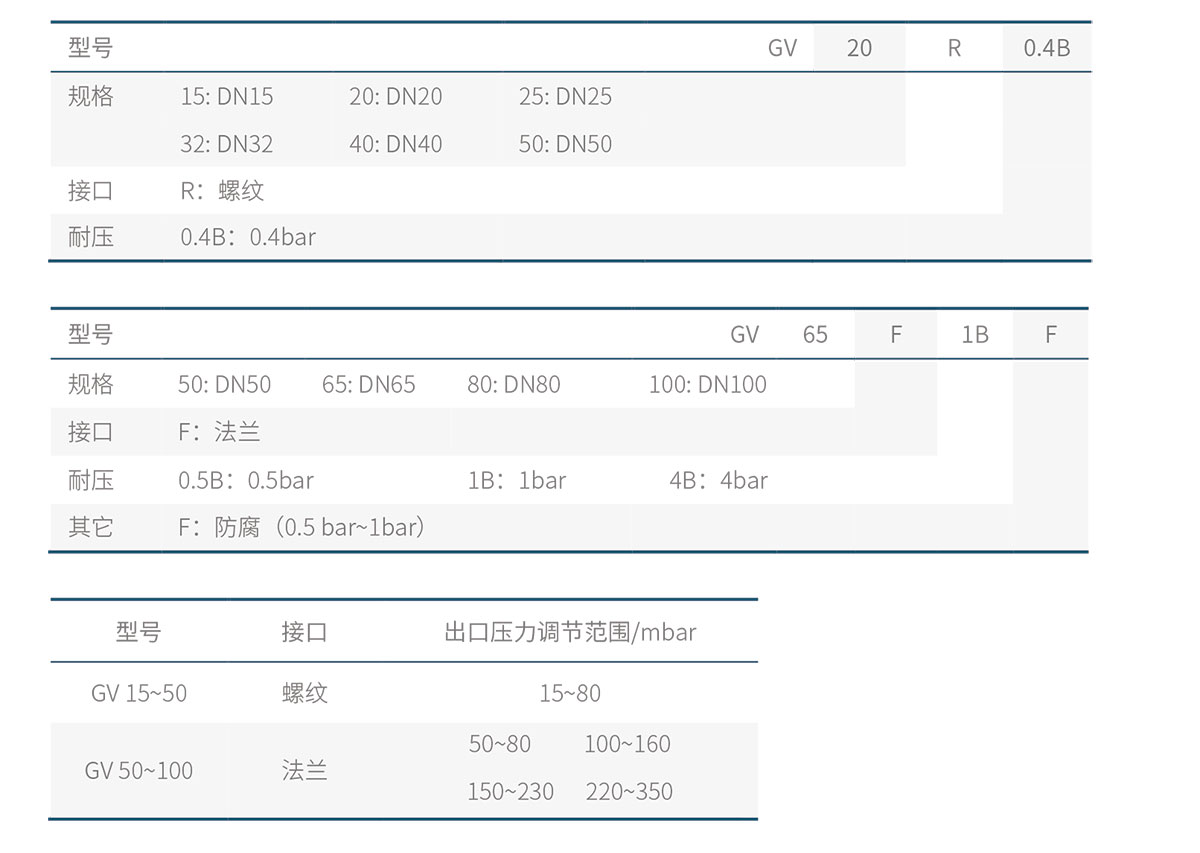

選型規格表

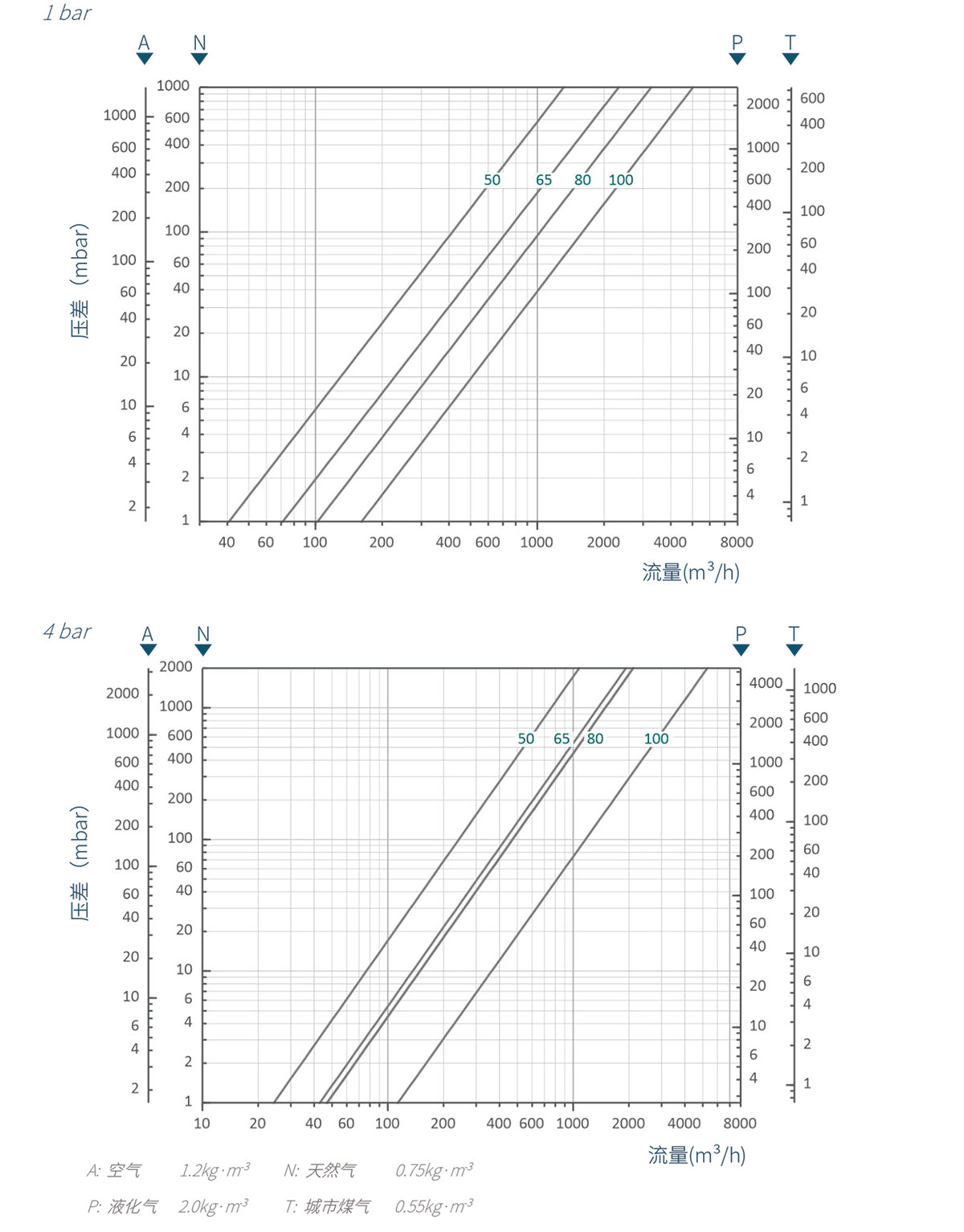

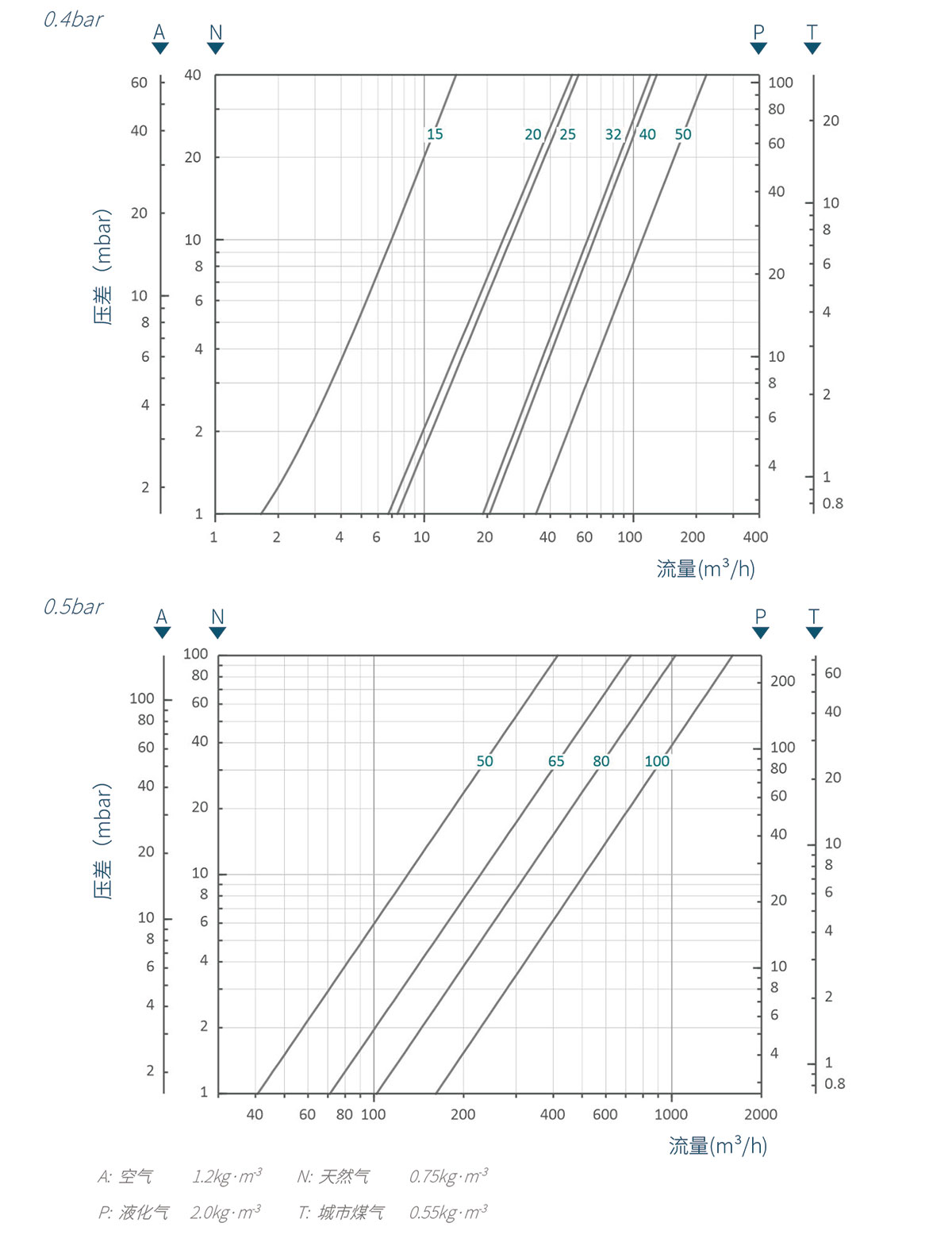

壓損曲線表
安裝

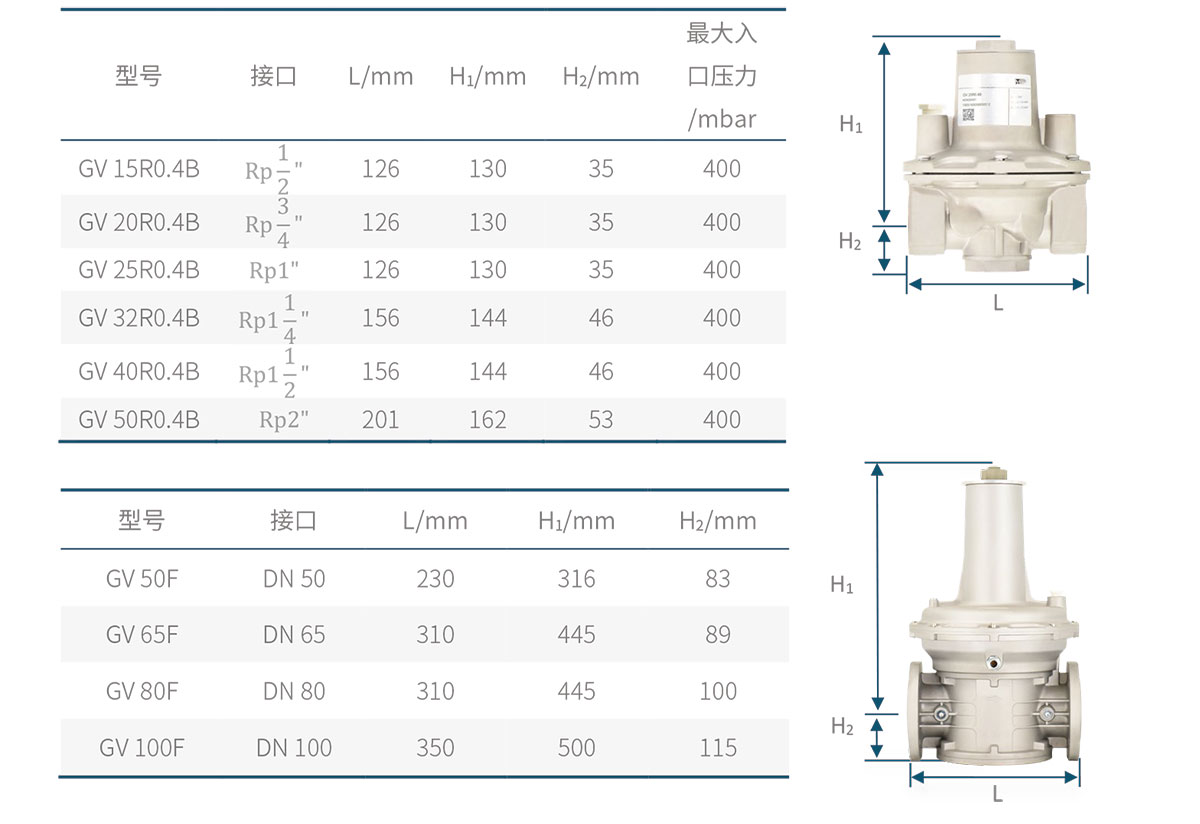

外形尺寸
所選用穩壓閥接口為法蘭連接時，配對法蘭選用“GB/T9119-2000”中PN1.6Mpa 板式平焊鋼制管法蘭。
GV..F1B 和 GV..F4B 需外接反饋管，采用Ф12 銅管

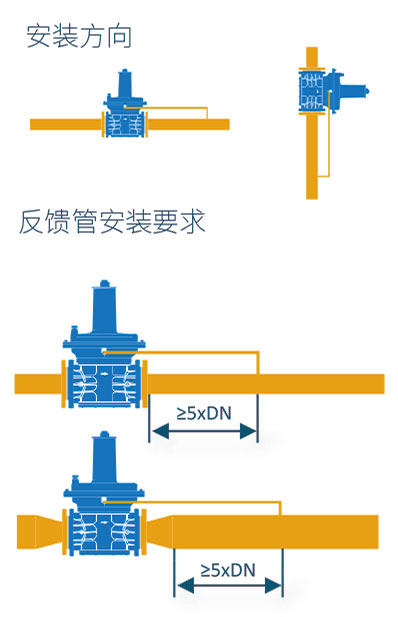

安裝位置 ? 可安裝于任意方向管道上，彈簧腔位于水平線之上；
? 閥體上箭頭指示氣流方向，安裝時需留意；
? 工作環境溫度為：-15℃~60℃，安裝時盡可能遠離熱源；
? 閥門上方需預留位置，方便調節或更換調壓彈簧；
? GV..1B\GV..4B 系列需安裝外反饋管，反饋管取壓位置位于穩壓閥下游 5 倍管徑直管段處。
注意事項
? 穩壓閥安裝上管道前，需將管道吹掃干凈，安裝時注意生料帶等密封材料正確使用，防止異物落入閥中；
? 穩壓閥安裝后切勿在閥門周邊對管道進行焊接，防止焊接熔融物或其它雜質卡阻或損壞閥門；
? 建議在穩壓閥上游安裝有手動切斷閥，方便閥門檢修；
? 建議在穩壓閥上游安裝過濾器 SF，用于保護穩壓閥免受異物，粉塵等影響；
? 管道流速一般不超過 30m/s，否則可能會引起管道振動。
使用 ? 穩壓閥通過調節彈簧調節穩壓閥出口壓力，不同的壓力調節范圍需安裝相應的調節彈簧；

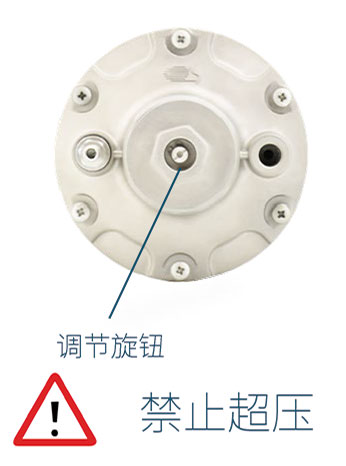

? 壓力調節旋鈕位于彈簧腔頂部，順時針調節壓力增加，逆時針調節壓力降低；
? 使用時入口壓力切勿超過閥門所標識最高壓力；
? 自動切斷閥切勿安裝于穩壓閥上游，開啟穩壓閥上游手動切斷閥時需緩慢開啟，防止氣流沖擊導致閥門超壓損壞；
? 介質溫度為室溫。
維護
? 維護周期一年一次，并視情況增加維護次數。
