數字式控制器 SCU 2.2
產品描述
參數
特點
? SCU2.2 數字式燒嘴點火控制器用于工業燒嘴的安全點火,并對火焰狀態進行監測;
? 控制器采用數字集成電路,內置高性能控制芯片,工作穩定,性能可靠;

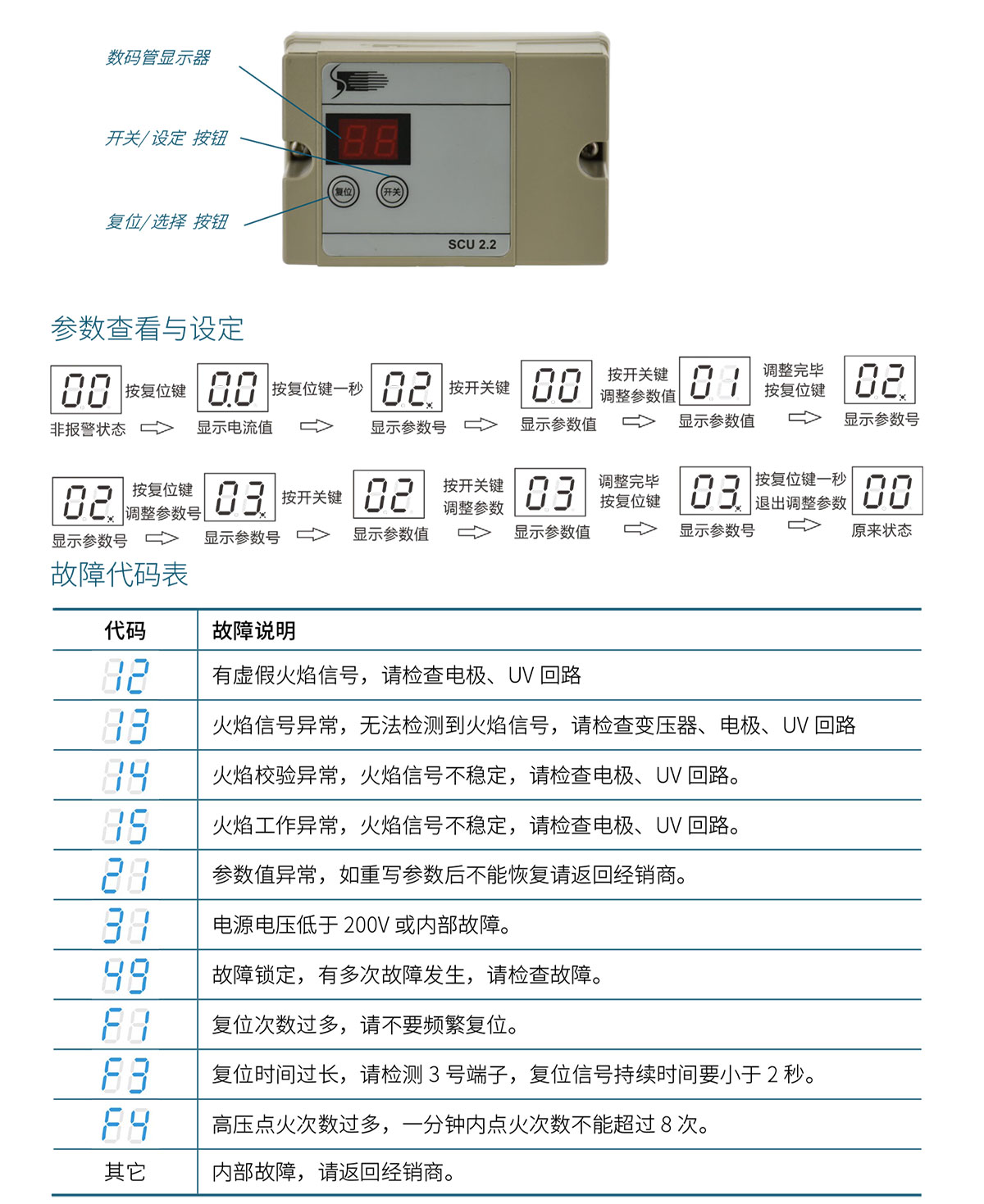

? 可視化交互界面,數碼管顯示工作狀態、檢測電流和故障代碼,通過面板按鍵可查看和修改控制器參數;
? 具備遠程點火、復位,就地復位功能,防護等級 IP40,安裝于現場控制箱內;
應用

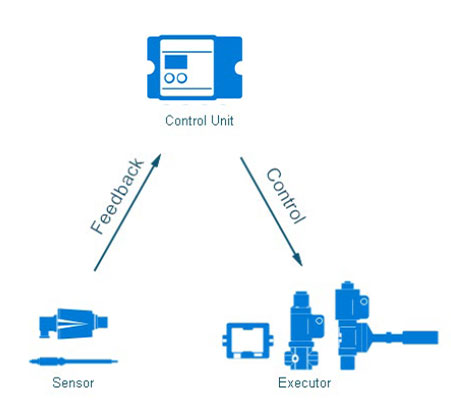

燒嘴點火控制器是現代工業爐窯燃燒系統的核心控制單元,點火控制器接收控制系統的點火指令,協同點火變壓器,燒嘴前燃?xì)忾y,空氣閥等對燒嘴進行安全點火,對燒嘴的工作狀態進行監測,并向爐窯控制系統反饋燒嘴的工作狀態。燒嘴點火控制器的運用有效降低工業爐窯控制系統的復雜程度。

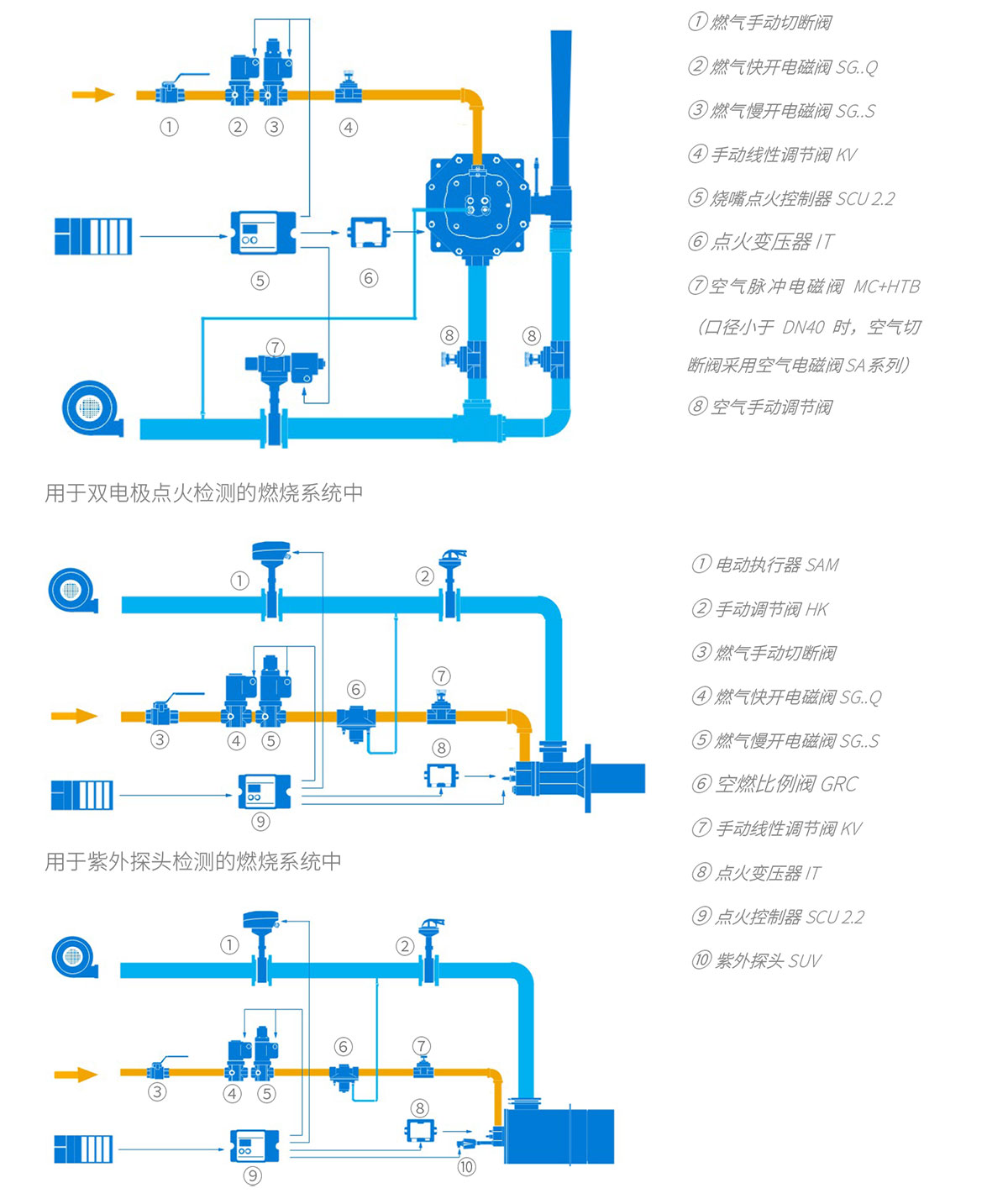

應用舉例
用于單電極點火檢測的燃燒系統中
功能

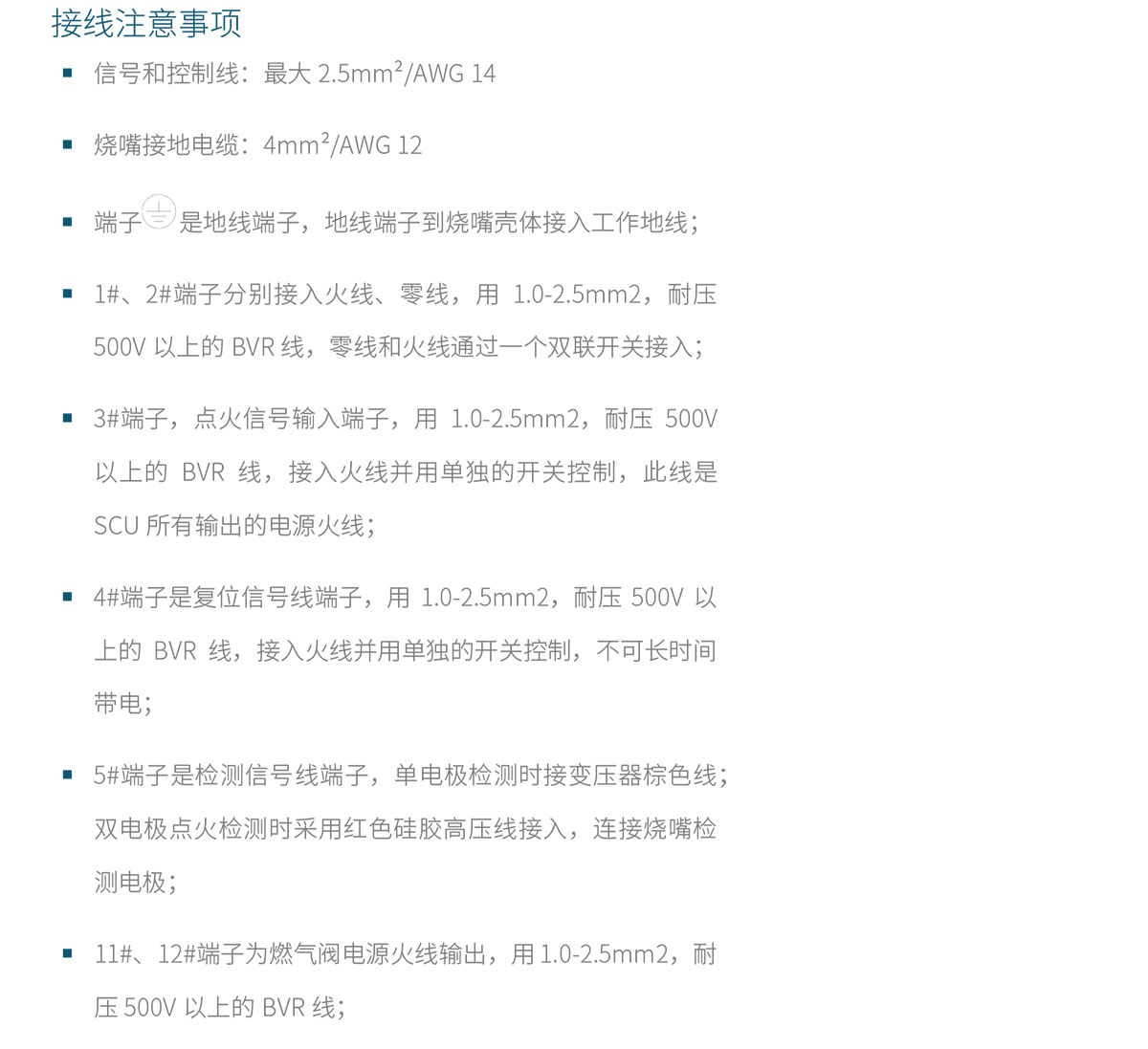

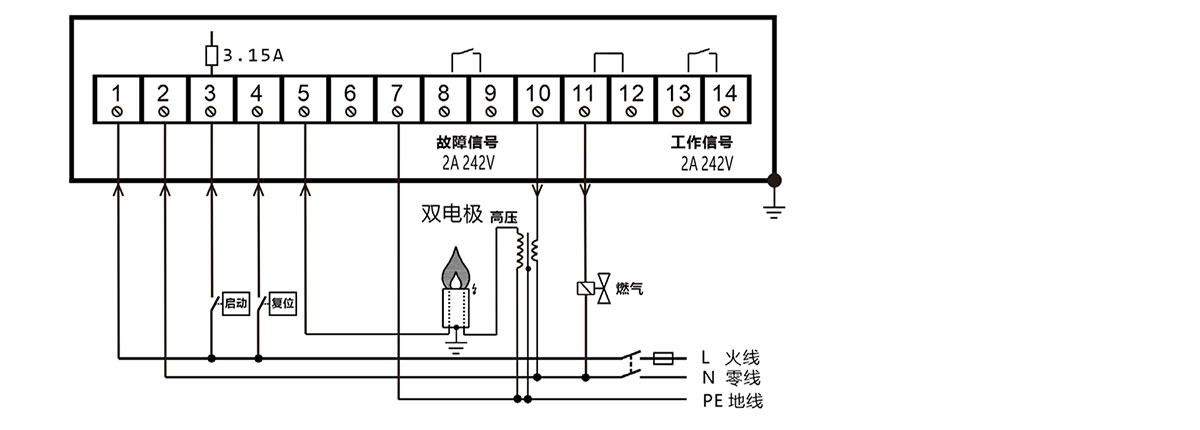

接線圖
1#、2#端子,本機電源
1#端子、2#端子分別為本機電源火線、零線輸入,控制器本機功耗<10W;
電源:220VAC±10% ,50/60Hz,應使用符合技術規范的工作電源。
3#端子,點火信號
點火信號輸入,輸入信號為連續信號,信號輸入啟動,信號斷開關閉,1min 內點火次數不可超過 8 次;
3#端子為控制器所控制負載的電源輸入,可通過對 3#端子電源輸入的控制實現安全切斷或急??刂?;輸入信號:電壓 220VAC±10%,電流為負載總和,與本機電源同相。
4#端子,復位信號
遠程復位信號輸入,輸入信號持續時間<2s;輸入信號:電壓 220 VAC±10%,電流5~10mA,與本機電源同相。

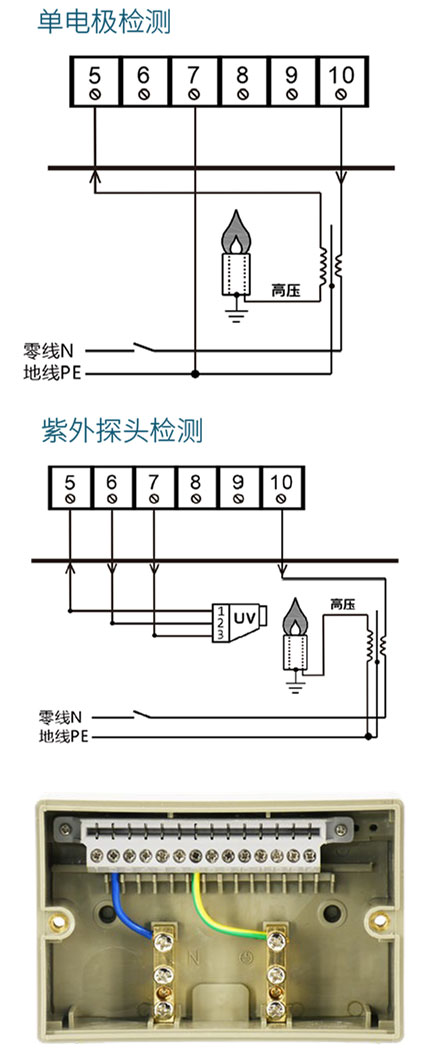

5#端子,火檢信號
燒嘴火焰檢測信號輸入(0~25μA),支持單電極離子檢測,雙電極離子檢測和紫外探頭檢測三種檢測方式;
離子檢測信號線最長不超過 75m,紫外探頭檢測信號線不超過100m。
6#端子,紫外探頭
紫外探頭電源輸出,采用紫外探頭檢測時使用,采用離子檢測方式時可不接。
7#端子,接地端子
采用離子檢測時,7#端子接地;采用紫外探頭檢測時 7#端子接紫外探頭;出廠默認采用離子檢測。
8#、9#端子,故障信號
燒嘴點火失敗信號反饋;
干接點信號,接點容量:最大 2A,250V,為常開接點。
10#端子,變壓器電源輸出
10#端子為變壓器電源火線輸出,輸出電源同 3#端子輸入電源。
11#、12#端子,燃?xì)忾y電源輸出
燃?xì)庾詣?dòng)切斷閥電源火線輸出,11#、12#端子內部并聯,同時輸出,輸出電源同 3#端子輸入電源。
13#、14#端子,工作信號
燒嘴點火成功信號反饋;
干接點信號,接點容量:最大 2A,250V,為常開接點。

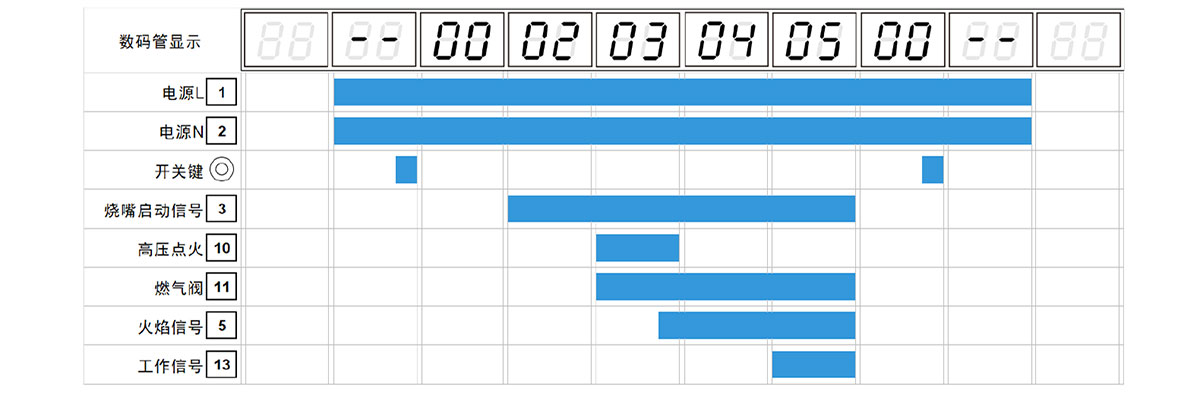

時序圖
安裝

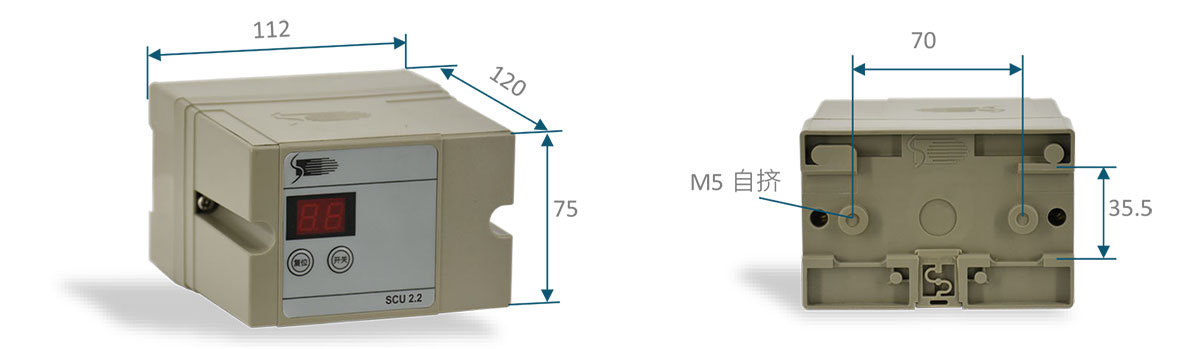

外形尺寸
安裝位置
? 安裝于現場操作箱內,可采用 M5 自擠螺栓將底座固定在安裝板上,也可直接安裝于 DIN 導軌上;
? 遠離熱源并考慮方便操作;
? 環境溫度:-15~60 ℃;
? 防護等級:IP 40。
